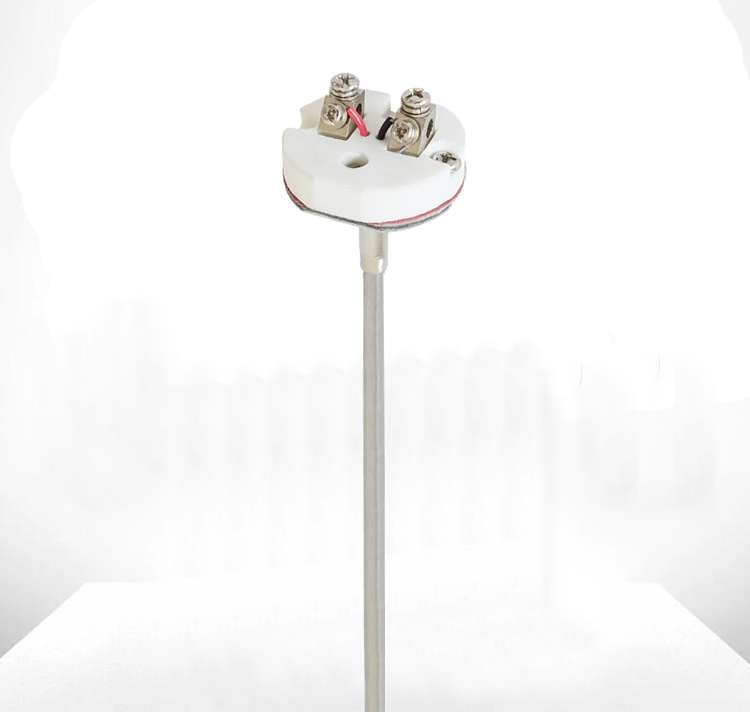

熱電偶元件

發布時間：2021-03-22瀏覽次數：0

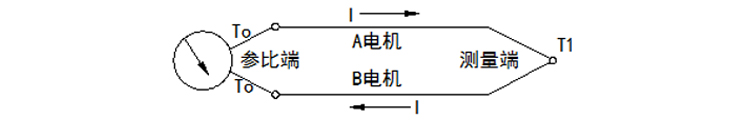

工作原理/working principle-----------------------------------------------------------◆◆

兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電勢的對應溫度值。

熱電偶感溫元件工作原理

產品特點/Product features-----------------------------------------------------------◆◆

1.高溫型溫度傳感器，常用于鍋爐、干燒爐、烤箱等的溫度測量。

2.機械強度、耐壓性能好，適用于鍋爐等高溫場合使用。

3.可用于干燒等高溫介質的測量，性能穩定測量精確。

4.全國統一設計產品，連接尺寸通用，互換性好。采用裝配式結構，零件分解性好，維修方便。

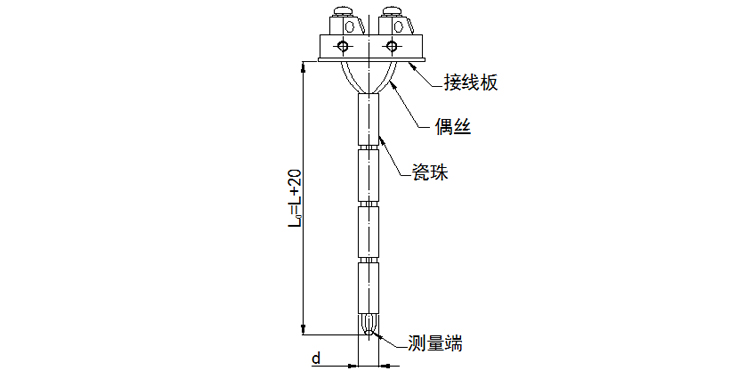

產品結構/Product structure----------------------------------------------------------◆◆

測溫元件選型說明/Selection of temperature measuring element---------------------◆◆

類別	標記		分度號	材質	測溫范圍℃	性能特點
類別	新	舊	分度號	材質	測溫范圍℃	優點	缺點
熱電偶	K	N	K	鎳鉻-鎳硅	-40~1200	熱電勢線性好，穩定性好，抗氧化性好，是使用較廣泛的測溫元件	不適用于還原氣氛，受時效變化和短程有序結構變化影響
	N	M	N	鎳鉻硅-鎳硅	-40~1250	具備K型熱電偶全部?jī)?yōu)點，短程有序結構變化影響小	不適用還原性氣氛，受時效變化影響
	E	E	E	鎳鉻-康銅	-40~900	在現有熱電偶中，熱電勢率較高，靈敏度高，兩級非磁性	不適用于還原性氣氛，熱導率低，具有微滯后現象
	J	F	J	鐵-康銅	-40~750	可用于還原性氣氛，熱電勢較K高	鐵易生銹，熱電特性漂移大
	T	C	T	銅-康銅	-40~350	可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好	使用溫度低，正極銅易氧化，熱傳導誤差大
	S	P	S	鉑銠10-鉑	0~1600	適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶	不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好
	B	R	B	鉑銠30-鉑銠6	600~1700	適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕	不能用于600℃以下，靈敏度低，熱電勢的線性不好

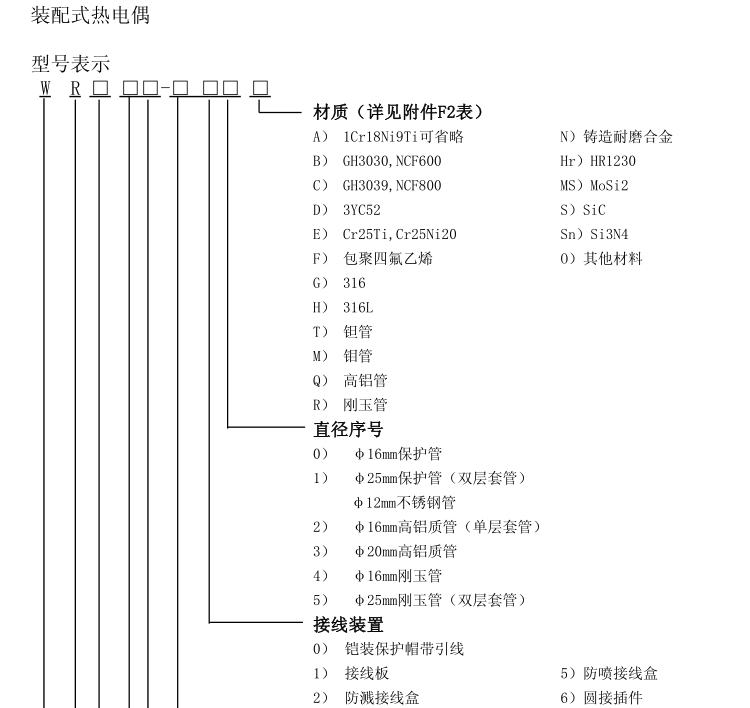

產品選型/product selection-----------------------------------------------------------◆◆

型號規格/type specification-----------------------------------------------------------◆◆

熱電偶類別	產品型號	分度號	測溫范圍℃	保護管材料
單支鎳鉻-鎳硅	WRN-010	K	0-600	粘土質
雙支鎳鉻-鎳硅	WRN2-010
單支鎳鉻-銅鎳	WRE-010	E	0-600
雙支鎳鉻-銅鎳	WRE2-010
單支銅-銅鎳	WRC-010	T	-40-350
雙支銅-銅鎳	WRC2-010
單支鐵-銅鎳	WRF-010	J	0-600
雙支鐵-銅鎳	WRF2-010
單支鎳鉻硅-鎳硅	WRM-010	N	0-800
雙支鎳鉻硅-鎳硅	WRM2-010
單支鉑銠30-鉑銠6	WRR-010	B	0-1600	剛玉質
雙支鉑銠30-鉑銠6	WRR2-010
單支鉑銠10-鉑銠	WRP-010	S	0-1300
雙支鉑銠10-鉑銠	WRP2-010
